Application

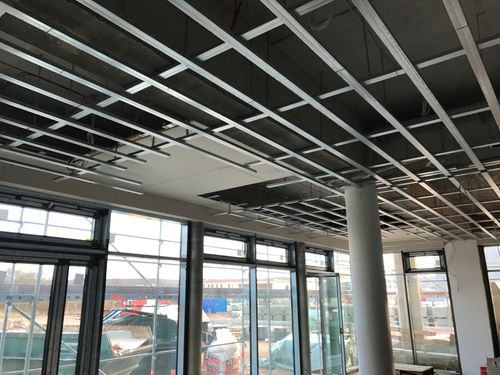

Des profils d'ossature porteurs sont installés au dos du plafond plâtre. Les modules d'activation de QLIMATE sont simplement suspendus via ces profilés qui confèrent au plafond plâtre une fonction supplémentaire plus qu'intéressante : ils peuvent chauffer et rafraîchir - selon la saison ou les besoins. Que le plafond soit lisse ou perforé avec l'un des nombreux motifs disponibles n'a pas d'importance. Il en va de même pour la couleur ou le type de finition du plafond plâtre. Le choix du type de module d'activation et de leur disposition est fait spécifiquement pour chaque projet. Outre l'aménagement et les besoins thermiques, l'acoustique et le concept d'éclairage sont également pris en compte.
- Grande liberté de design et d'aménagement
- Plafonds lisses ou perforés
- Système d'installation éprouvé avec fonction chauffage et rafraîchissement
- Hauteur minimale de mise en oeuvre faible

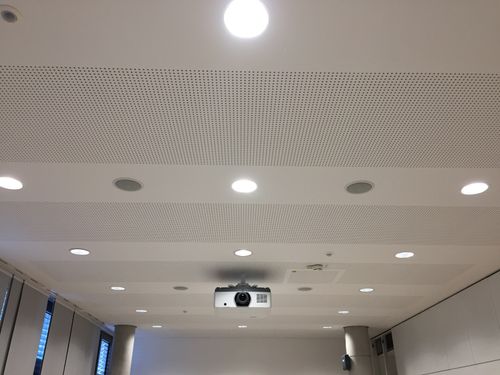

- Intégration facile de terminaux (luminaires, détecteurs...)
- Système modulable réduisant les coûts d'installation
Les variantes de montage
Modules d'activation pour plafond lisse ou perforé. En version 2 tubes : entraxe entre profilés 333 mm. Longueur de module : de 500 à 4000 mm.
Modules d'activation pour plafond perforé, 2 tubes : entraxe entre profilés 333 mm. Longueur de module possible de 500 à 4000 mm.
Modules d'activation pour plafonds lisses avec 3 rangées de tubes. Entraxe des profilés : 500 mm. Longueur des modules possible de 500 à 3000 mm. Les mêmes modules d'activation pour plafond plâtre lisse ou perforé peuvent également transformer un îlot plâtre inactif en îlot chauffant/rafraîchissant.
Une caméra thermique permet de visualiser le fonctionnement en rafraîchissement ou en chauffage. Un débit régulier et une efficacité totale peuvent être constatés grâce à un bon équilibrage hydraulique.
rayonnement thermique
dans toute la pièce
courant d'air
... que nous obtenons avec la bonne technique d'activation. Différents matériaux et variantes d'assemblage peuvent être utilisés pour que le froid ou la chaleur du réseau primaire soit amené efficacement et sans perte à la surface du plafond :
Les tubes en cuivre sont le cœur du système de module de plafond climatique et transmettent la chaleur ou le froid à la surface du bac via des ailettes en aluminium parfaitement ajustées.
en savoir plusUn chauffage et un rafraîchissement efficaces nécessitent un échange thermique rapide et à faible perte. Un assemblage de plaque de graphite et de tubes en cuivre offre la meilleure solution à cet effet.
EN SAVOIR PLUS
Données techniques
Plafond plâtre fermé ou en îlot lisse ou perforé (différents motifs de perforation possibles). Les plaques de plâtre peuvent être enduites prêtes à peindre ou recouvertes d'un enduit structuré. Il est possible à tout moment d'appliquer une couche de peinture supplémentaire sur le chantier.
Hauteur minimale de mise en oeuvre avec suspentes env. 100 mm en cas d'utilisation des équerres de liaison, env. 150 mm avec les coudes de liaison.
Module d'activation
- Plaque de base en aluminium lisse ou perforé
- Tôle thermoconductrice en aluminium
- Echangeur tubes en cuivre Ø 8 mm
Pour plafond plâtre lisse :
- Longueur : 500 – 4000 mm
- Largeur : 423 mm pour une entraxe entre profilés de 500 mm
Pour plafond perforé :
- Longueur : 500 – 4000 mm
- Largeur : 263 mm pour une entraxe entre profilés de 333 mm
Puissance de rafraîchissemeent nominale (10 K) selon EN 14240
- Qn = 72 W/m² lisse, 3-tubes
- Qn = 75 W/m² perforé, 2-tubes
- Qn = 86 W/m² perforé, 3-tubes
Puissance de chauffage nominale (15 K) selon EN 14037
- Qn = 95 W/m² lisse, 3-tubes
- Qn = 97 W/m² perforé, 2-tubes
- Qn = 102 W/m² perforé, 3-tubes
Toutes les valeurs de puissance sont données pour des plafonds fermés avec plaque de plâtre type Thermoboard sans isolation thermique au dos. Performances pour les îlots sur demande.
En règle générale, le plafond fermé est installé sans isolant en face arrière, la version îlot avec isolant. L'absorption acoustique varie selon que l'on soit en version lisse ou avec une des variantes de perforation disponibles.
Coefficient d'absorption acoustique évalué selon la norme DIN EN ISO 354 :
- αW = 0,35 – 0,50 en version plafond fermé
- αW = 0,55 – 1,05 en version îlot
- Température de service : Max. 50 °C
- Pression de service : Max. 6 bar

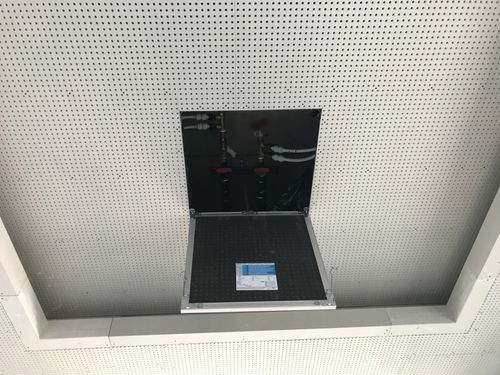

Les modules d'activation sont reliés entre eux par des flexibles ou raccords enfichables ou à sertir et raccordés en série aux collecteurs d'alimentation et de retour. Perte de pression maximale recommandée par circuit de chauffage : 30 kPa.
