Les modules d'activation QLIMATE Fleximo se composent d'un système d'échangeur thermique composé de tubes en cuivre et d'ailettes en aluminium. La particularité réside dans l'ailette en aluminium, qui assure une puissance thermique élevée tout en garantissant une bonne tenue mécanique de la cassette métallique.
L'ailette est encollée sur toute sa surface inférieure, ce qui assure une liaison résistante entre les modules d'activation Fleximo et les éléments de plafond. Les plafonds suspendus deviennent ainsi des plafonds climatiques avec une fonction de chauffage et / ou de rafraîchissement.

Avantages

Polyvalence : utilisation possible avec du plafond fermé ou des îlots
Combinable avec des cassettes métalliques lisses ou perforées
Possibilité de compléter des zones de plafond déjà activées d'origine
Gain de temps grâce à une installation simple
Haute performance thermique

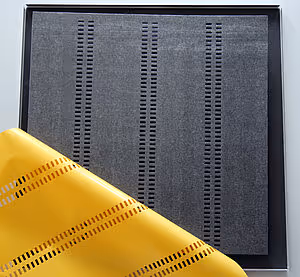

Fleximo est doté d'un ruban adhésif haute performance autocollant.
Le module d'activation est installé dans la cassette, à l'endroit souhaité préalablement nettoyé. La cassette activée est ensuite utilisée comme tout plafond climatique classique.

Pour un dimensionnement correct, il est nécessaire de procéder à des calculs de charge thermiques détaillés.
Le raccordement des modules d'activation à un circuit de chauffage et/ou de rafraîchissement se fait ensuite par des flexibles.

Données techniques QLIMATE Fleximo

Chauffage

Largeur d'activation [mm]	Type	Longueur [mm]	Surface [m²]	Poids [kg]	Contenu en eau [kg]	Entraxe [mm]	Puissance de chauffage [W / 15K]
350	Type 1	550	0.19	0.58	0.14	175	16
350	Type 2	750	0.26	0.80	0.18	175	22
350	Type 3	950	0.33	1.01	0.22	175	28
350	Type 4	1100	0.39	1.18	0.25	175	33
350	Type 5	1325	0.46	1.42	0.29	175	39
350	Type 6	1500*	0.53	1.56	0.33	175	45
350	Type 7	1700*	0.60	1.77	0.37	175	50
550	Type 8	550	0.30	1.03	0.25	138	27
550	Type 9	750	0.41	1.42	0.34	138	37
550	Type 10	950	0.52	1.80	0.42	138	47
550	Type 11	1100	0.61	2.09	0.48	138	54
550	Type 12	1325	0.73	2.53	0.57	138	65
550	Type 13	1500*	0.83	2.74	0.64	138	74
550	Type 14	1700*	0.94	3.11	0.72	138	84
900	Type 15	550	0.50	1.63	0.39	150	44
900	Type 16	750	0.68	2.24	0.51	150	59
900	Type 17	950	0.86	2.84	0.63	150	75
900	Type 18	1100	0.99	3.29	0.72	150	87
900	Type 19	1325	1.19	3.97	0.86	150	105
900	Type 20	1500*	1.35	4.30	0.96	150	119
900	Type 21	1700*	1.53	4.87	1.09	150	135

Rafraîchissement

Largeur d'activation [mm]	Type	Longueur [mm]	Surface [m²]	Poids [kg]	Contenu en eau [kg]	Entraxe [mm]	Puissance de refroidissement [W / 8K]	Puissance de refroidissement [W / 10K]
350	Type 1	550	0.19	0.58	0.14	175	16	20
350	Type 2	750	0.26	0.80	0.18	175	22	27
350	Type 3	950	0.33	1.01	0.22	175	27	35
350	Type 4	1100	0.39	1.18	0.25	175	32	40
350	Type 5	1325	0.46	1.42	0.29	175	38	48
350	Type 6	1500*	0.53	1.56	0.33	175	43	55
350	Type 7	1700*	0.60	1.77	0.37	175	49	62
550	Type 8	550	0.30	1.03	0.25	138	26	33
550	Type 9	750	0.41	1.42	0.34	138	36	46
550	Type 10	950	0.52	1.80	0.42	138	45	58
550	Type 11	1100	0.61	2.09	0.48	138	52	67
550	Type 12	1325	0.73	2.53	0.57	138	63	80
550	Type 13	1500*	0.83	2.74	0.64	138	71	91
550	Type 14	1700*	0.94	3.11	0.72	138	81	103
900	Type 15	550	0.50	1.63	0.39	150	42	54
900	Type 16	750	0.68	2.24	0.51	150	57	73
900	Type 17	950	0.86	2.84	0.63	150	73	93
900	Type 18	1100	0.99	3.29	0.72	150	84	107
900	Type 19	1325	1.19	3.97	0.86	150	101	129
900	Type 20	1500*	1.35	4.30	0.96	150	115	146
900	Type 21	1700*	1.53	4.87	1.09	150	130	166
