QLIMATE Breeze
Apport d'air neuf invisible
Apport d'air neuf invisible
Les plafonds climatiques sont évocateurs de rafraîchissement et d'ambiance silencieuse et confortable. Pour assurer, en plus du confort, le renouvellement d'air neuf, il est nécessaire d'intégrer un système de ventilation.
Le diffuseur d'air BREEZE offre la solution optimale pour cela : soufflant à travers la perforation, il n'altère pas le design du plafond. BREEZE étant spécifiquement conçu pour être utilisé dans des cassettes perforées, l'introduction de l'air neuf est invisible, silencieuse et sans courant d'air.
Le diffuseur d'air BREEZE offre la solution optimale pour cela : soufflant à travers la perforation, il n'altère pas le design du plafond. BREEZE étant spécifiquement conçu pour être utilisé dans des cassettes perforées, l'introduction de l'air neuf est invisible, silencieuse et sans courant d'air.
Application et installation

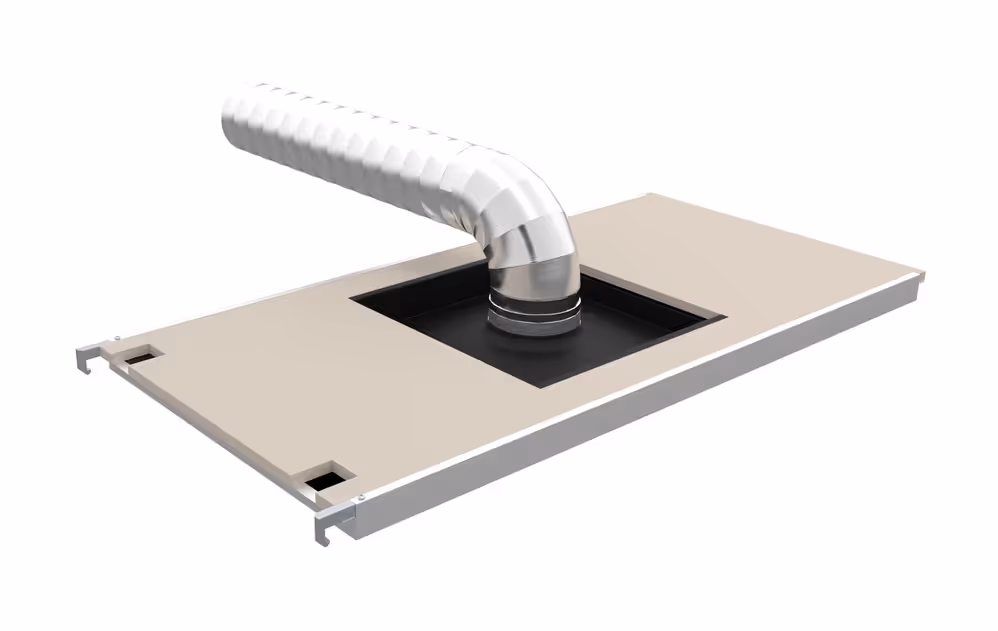

Le diffuseur d'air BREEZE est installé de façon à être invisible pour l'occupant de la pièce.
Das Akustikvlies muss an dieser Stelle ausgespart werden, der Prallteller sorgt für die Luftablenkung.
Der Luftauslass Breeze ist kombinierbar mit den gängigen Systemdecken, auch für Bandrasterdecken mit zusätzlicher Längsschallauflage..
Luftzufuhr über den Deckenhohlraum. Hier QLIMATE Breeze in Verbindung mit dem Einhängesystem
Qu'est-ce que l'effet Coandă ?
L'effet Coandă est un phénomène physique en mécanique des fluides qui fait référence à la tendance des fluides, comme l'air ou l'eau, à s'écouler le long d'une surface au lieu de suivre une trajectoire droite.
Dans le cas du QLIMATE BREEZE, l'effet Coandă fait en sorte que le flux d'air se diffuse parallèlement au plafond tout en se mélangeant à l'air ambiant. L'air entrant est tempéré et ne tombe pas dans la pièce pour devenir un flux d'air gênant.
Comment fonctionne le QLIMATE BREEZE ?
Le diffuseur de confort QLIMATE BREEZE s'intègre de manière invisible dans les plafonds climatiques QLIMATE et permet un renouvellement d'air hygiénique et confortable.
Données techniques
Matériau et surface
- Diffuseur : tôle d'acier galvanisé dans la teinte RAL 9005 (peinture poudre)
- Manchon de raccordement : Aluminium
- Coude de raccordement 90° : tôle d'acier galvanisé
Poids
Taille
Absorption acoustique
- Coefficient d'absorption acoustique pondéré DIN EN ISO 354
- Niveaux de puissance acoustique :
- DN100 : 20,2 db(A)
- DN125 : 26,6 db(A)
- DN160 : 25,9 db(A)
(Valeurs mesurées pour le débit massique d'air maximal recommandé)
Conditions d'utilisation
- Débit d'air par diffuseur : 50 - 300 m3/h
- Différence de température par rapport à la température ambiante : maximum -10 K
Réaction au feu
- A1 - incombustible selon EN 13501-1
Installation & maintenance
- Pose sans outil conformément aux instructions de montage
- La cassette doit être perforée, inactive, exempte de feutre acoustique et propre au droit du diffuseur
- Pour la maintenance, ouvrir d'abord la dalle de plafond voisine et, le cas échéant, séparer le diffuseur du réseau de ventilation
- Une distance minimale entre la dalle béton (ou autre élément structurel ou technique) et le coude de raccordement de 90° est nécessaire :
- Pour DN100 -> min. 190 mm
- Pour DN125 -> min. 220 mm
- Pour DN160 -> min. 160 mm
